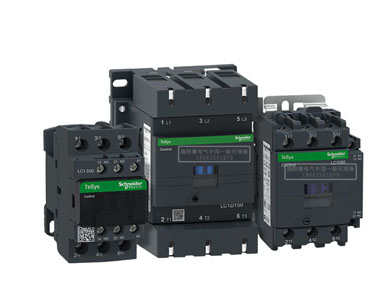

施耐德深圳代理商-華銘特機電小編今天給大家介紹TeSys Deca接觸器LC1D09M7C規格參數。施耐德TeSys Deca接觸器 LC1D09M7C, 3P, 9A, AC-3 4kW 400V, 1NO+1NC aux contact, 220V 50/60Hz AC coil, 輔助觸點可用于安全回路（鏡像觸點）, 認證（IEC、CCC、CCS、RoHS、REACH).

施耐德TeSys Deca接觸器 LC1D09M7C規格：

LC1D09M7C規格信息
產品系列	TeSys Deca
產品系列	TeSys Deca
產品類型	接觸器
產品短名	LC1D
接觸器應用領域	應用于功率因數大于等于0.95的交流負載中應用于無感或微感負載、電阻爐
使用類別	AC-4 AC-1 AC-3 AC-3e
極數	3P
額定工作電壓 [Ue]	電源回路: <= 690 V AC 25...400 Hz 電源回路: <= 225 V DC
額定工作電流 [Ie]	25 A 60 °C) 在…上 <= 440 V AC AC-1 適用電源回路 9 A 60 °C) 在…上 <= 440 V AC AC-3 適用電源回路 9 A 60 °C) 在…上 <= 440 V AC AC-3e 適用電源回路
[Uc] control circuit voltage	230V AC 50/60 Hz

LC1D09M7C補充信息
電動機功率 (kW)	5.5 kW 在…上 500 V AC 50/60 Hz (AC-3) 2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3) 4 kW 在…上 380/400 V AC 50/60 Hz (AC-3) 4 kW 在…上 415/440 V AC 50/60 Hz (AC-3) 5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3) 2.2 kW 在…上 400 V AC 50/60 Hz (AC-4) 5.5 kW 在…上 500 V AC 50/60 Hz (AC-3e) 2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3e) 4 kW 在…上 380/400 V AC 50/60 Hz (AC-3e) 4 kW 在…上 415/440 V AC 50/60 Hz (AC-3e) 5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3e)
型號	LC1D
回路觸點類型	3 NO
保護蓋	無
約定發熱電流 [Ith]	25 A 在…上 <60 °C 適用電源回路 10 A 在…上 <60 °C 適用信號回路
額定短時耐受電流 [Icw]	105 A 在…上 <40 °C - 10 s 適用電源回路 210 A 在…上 <40 °C - 1 s 適用電源回路 30 A 在…上 <40 °C - 10 分鐘適用電源回路 61 A 在…上 <40 °C - 1 分鐘適用電源回路 100 A - 1 s 適用信號回路 120 A - 500 ms 適用信號回路 140 A - 100 ms 適用信號回路
與繼電器配合使用的熔絲	10 A gG 適用信號回路符合 IEC 60947-5-1 25 A gG 在…上 <= 690 V 配合 1 型適用電源回路 20 A gG 在…上 <= 690 V 配合 2 型適用電源回路
平均阻抗	2.5 m? - Ith 25 A 50 Hz 適用電源回路
額定絕緣電壓 [Ui]	電源回路: 690 V 符合 IEC 60947-4-1 信號回路: 690 V 符合 IEC 60947-1
過電壓類別	III
污染等級	3
額定沖擊耐受電壓 [Uimp]	6 kV 符合 IEC 60947
安全可靠等級	B10d = 1369863 次標稱負載的接觸器符合 EN/ISO 13849-1 B10d = 20000000 次機械負載的接觸器符合 EN/ISO 13849-1
機械壽命	15 Mcycles
電氣壽命	0.6 Mcycles 25 A AC-1 Ue條件下 <= 440 V 2 Mcycles 9 A AC-3 Ue條件下 <= 440 V 2 Mcycles 6.6 A AC-3 Ue條件下 660/690 V 2 Mcycles 9 A AC-3e Ue條件下 <= 440 V 2 Mcycles 6.6 A AC-3e Ue條件下 660/690 V
控制回路特性	AC 在…上 50/60 Hz
浪涌抑制模塊	無內置浪涌抑制模塊
控制電壓限額	0.3...0.6 Uc -40…60 °C 釋放 50/60 Hz 0.8...1.1 Uc -40…60 °C 運行 50 Hz 0.85...1.1 Uc -40…60 °C 運行 60 Hz
(~50Hz吸合)功耗 (VA)	70 VA 60 Hz 0.75 20 °C) 70 VA 50 Hz 0.75 20 °C)
(~50Hz保持)功耗 (VA)	7.5 VA 60 Hz 0.3 20 °C) 7 VA 50 Hz 0.3 20 °C)
熱消散	2…3 W 在…上 50/60 Hz
動作時間	12...22 ms 閉合 4...19 ms 分?jǐn)?/span>
最大操作頻率	3600 次/小時 在…上 <60 °C
接線能力	電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線不帶篐線端子電源回路: 螺栓緊固 2 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線不帶篐線端子電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線帶篐線端子電源回路: 螺栓緊固 2 1…2.5 mm² 接線片外徑Ø: 8 mm 電纜選型: 軟線帶篐線端子電源回路: 螺栓緊固 1 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 硬線不帶篐線端子電源回路: 螺栓緊固 2 1…4 mm² 接線片外徑Ø: 8 mm 電纜選型: 硬線不帶篐線端子控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 軟線不帶篐線端子控制回路: 螺栓緊固 2 1…4 mm² 電纜選型: 軟線不帶篐線端子控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 軟線帶篐線端子控制回路: 螺栓緊固 2 1…2.5 mm² 電纜選型: 軟線帶篐線端子控制回路: 螺栓緊固 1 1…4 mm² 電纜選型: 硬線不帶篐線端子控制回路: 螺栓緊固 2 1…4 mm² 電纜選型: 硬線不帶篐線端子電源回路: 螺釘連接
緊固扭矩	電源回路: 1.7 N.m 通過 螺栓緊固用螺絲刀 Ø 6 平口電源回路: 1.7 N.m 通過 螺栓緊固用螺絲刀 No 2 十字螺絲控制回路: 1.7 N.m 通過 螺栓緊固用螺絲刀 Ø 6 平口控制回路: 1.7 N.m 通過 螺栓緊固用螺絲刀 No 2 十字螺絲電源回路: 1.7 N.m 通過 電纜連接器用螺絲刀 Ø 6 平口螺絲: M3.5 電源回路: 1.7 N.m 通過 電纜連接器用螺絲刀 No 2 十字螺絲螺絲: M3.5 電源回路: 1.7 N.m 通過 螺栓緊固用螺絲刀 pozidriv No 2 控制回路: 1.7 N.m 通過 螺栓緊固用螺絲刀 pozidriv No 2
輔助觸點類型	1 NO + 1 NC
輔助觸點類型	類型機械連接 1 NO + 1 NC 符合 IEC 60947-5-1 類型與主觸頭狀態成鏡像 1 NC 符合 IEC 60947-4-1
信號回路頻率	25...400 Hz
最小開關電壓	17 V 適用信號回路
最小開關電流 [Imin]	5 mA 適用信號回路
絕緣電阻	> 10 M? 適用信號回路
不重迭時間	1.5 ms 失電 NC及NO觸點之間 1.5 ms 得電 NC及NO觸點之間
安裝方式	導軌安裝底板安裝
